※ 필독 요망
▣ 진공게이지에 절대로 고압(대기압 이상 압력)이 걸리게 하지 마세요. ▣ 모든 압력게이지는 계측 가능한 범위를 벗어나는 압력을 받을 경우 바늘(내부의 판스프링)이 휘어져 영구적인 고장이 생길 수 있습니다. ▣ 이 경우 구입일자에 상관없이 유·무상 수리가 불가합니다.
※ 이 상품은 주문시 다음과 같이 세부 품목을 선택하셔야 합니다.

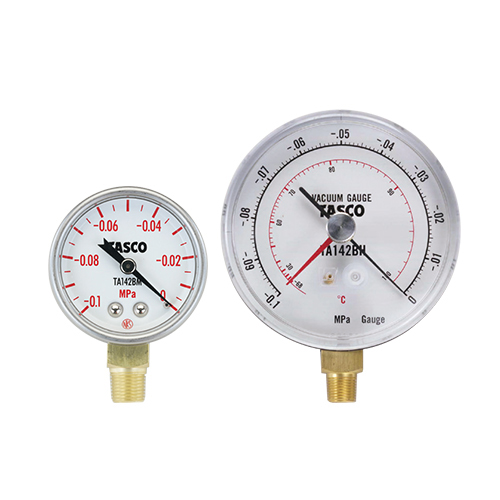

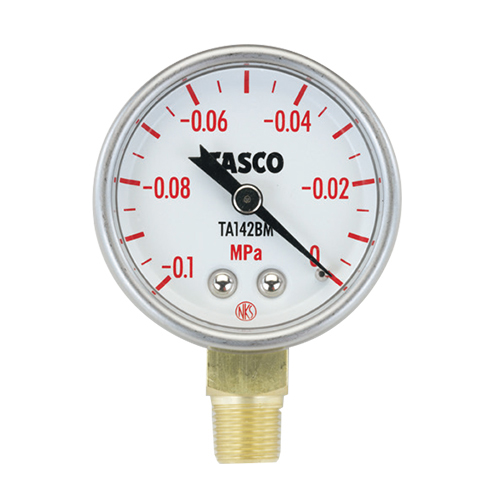

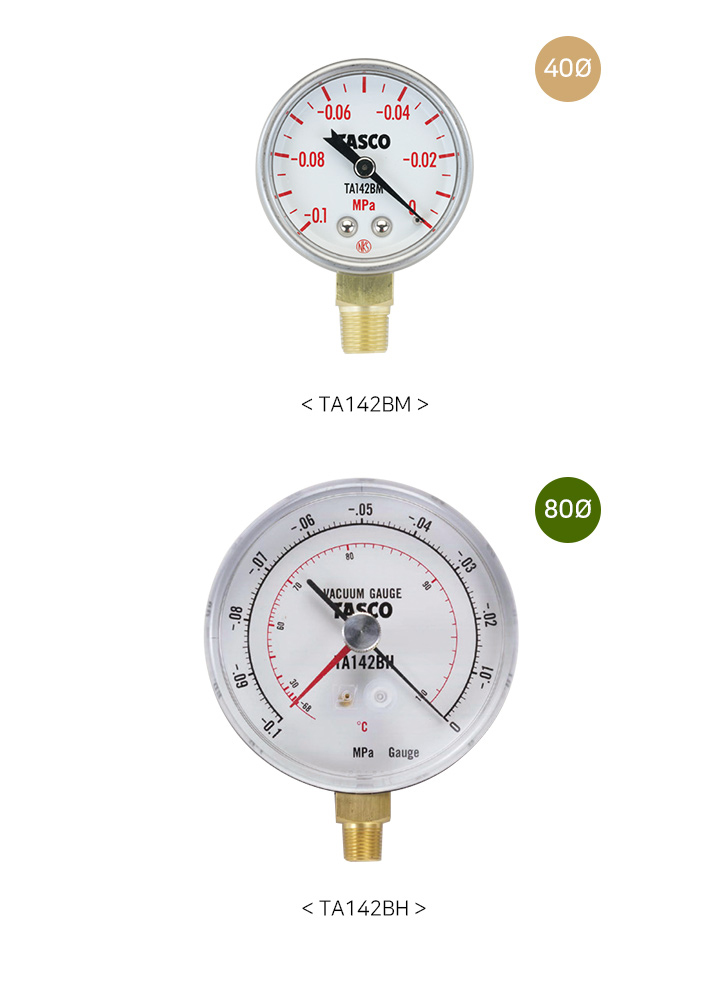

[ 40Ø 미니 아날로그 진공게이지 - TA142BM ]
○ 압력표시단위 : MPa (이 단위 하나만 사용합니다)
○ 압력범위 : 0MPa(대기압) ~ -0.1MPa(완전진공)
○ 연결규격 : 1/8″NPT(매니폴드용 압력게이지와 동일)
○ 외경 40Ø 의 미니 사이즈
○ 일본 내 생산제품(Made In Japan)

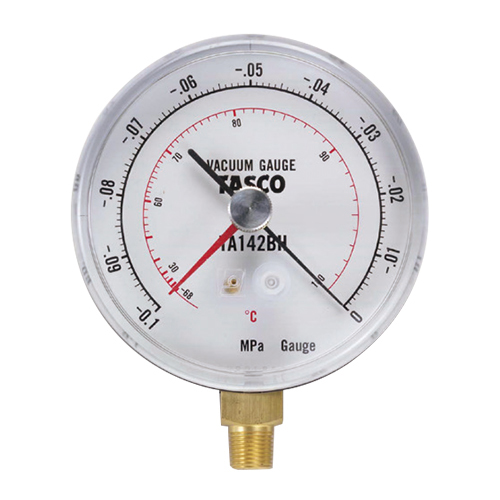

[ 80Ø 아날로그 진공게이지 - TA142BH ]
○ 외경 80Ø의 대형 사이즈
○ 물 증발온도 눈금 포함

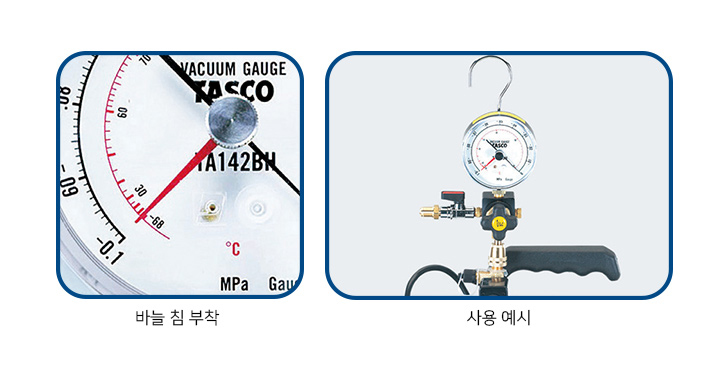

○ 작업기준 설정용 바늘 포함
사용방법(예시) [TA142BH 기준] ※ 이 진공게이지는 0MPa에서 -0.1MPa까지 표시되며, 이 구간이 100개의 미세한 눈금으로 나누어져 있습니다. 0MPa(대기압)=760Torr이며, -0.1MPa(완전진공)=0Torr입니다. 그러므로 100개의 눈금 중 1칸 간격은 7.6Torr에 해당합니다. 1. 검은 바늘이 0에 오도록 영점을 조정해주세요. 2. 빨간바늘(작업기준 지침)을 -0.1에서 1칸 옆의 눈금에 맞추세요. (위의 제품 사진에서와 동일한 위치) 3. 이 빨간바늘에서의 진공도는 -0.099MPa=7.6Torr입니다. 4. 진공작업 후 진공펌프를 끄고 그로부터 10분 후에도 검은바늘이 빨간바늘의 위쪽으로 넘어가지 않으면 진공이 정상적으로 잡힌 것으로 보아도 무방합니다. ※ 위에서 언급한 작업완료 진공도(7.6Torr)는 예시입니다. 냉동기 종류마다 진공의 기준은 제각기 다를 수 있음을 참고해주세요. ※ 아날로그 게이지는 디지털 게이지에 비해 정확도가 많이 낮습니다. 높은 정확도를 요할 경우 디지털 진공게이지 제품을 사용하시기 바랍니다. ※ 진공도 단위변환(MPa→Torr) ○ -0.099MPa = 7.6Torr ○ -0.098MPa = 15.2Torr ○ -0.097MPa = 22.8Torr ※ 0.000MPa(=760Torr)는 대기압이며, -0.100MPa(=0Torr)는 완전진공입니다. ※ 작은 1칸의 간격은 0.001MPa이자 7.6Torr(760Torr÷100)에 해당합니다.
